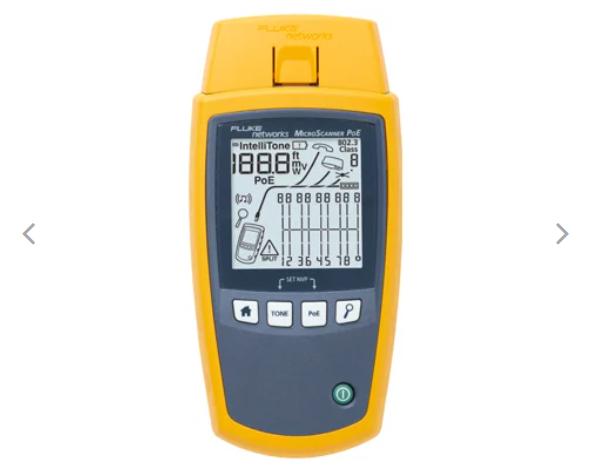

福祿克FLUKE MicroScanner? Cable Verifier 系列
產品亮點
適用于安裝以太網設備和對其進行故障診斷的技術人員工具。
MicroScanner PoE 功能：
快速確定問題是由線纜連接不良還是未連接線纜、功率不足或受電設備 (PD) 引起的。
可供網絡工程師調查潛在的交換機配置或故障的信息。
PoE 交換機驗證 – 通過報告 PoE 等級 (0-8) 判斷交換機端口能否提供足夠的功率。
供電線對 – 圖形化顯示供電線對。識別交換機端口在2對線或者4對線上供電，包括雙特征供電的識別(802.3bt or PoE ++)
活躍交換機探測 - Determine if a cable is connected to a switch port and port speed up to 10G
線纜測試 – 識別兩端的任何短路、開路或交叉線，各線對的長度，以及通過發送音頻查找線纜。
驗證并排除工業 Ethernet 銅纜的故障
PoE 供電器驗證 – 顯示供電器電壓水平
概述
簡化檢驗測試
MicroScannerTM Cable Verifier 系列簡化了音頻、數據和視頻電纜的測試。它首先從四種測試模式中獲取結果，并能在同一個屏幕上顯示以下所有內容 — 圖形化布線圖、線對長度、到故障點的距離、電纜 ID 以及遠端設備。 而且，它幾乎支持任何類型的低壓電纜測試，而不需要笨拙的適配器。 最終結果就是減少了測試時間和技術錯誤， That makes high-quality installations more efficient than ever.
快速排除服務問題
今天的通信技術人員有很多問題需要處理，而不僅僅是電纜問題。 在確定連接問題的原因之前，必須先排除可能存在的電纜和服務等問題。 MicroScanner Cable Verifier 系列可以解決該問題，減少排除故障的時間。是否有電話電壓？ What’s the polarity? 遠端有以太網交換機嗎？ PoE 是否可用？ 如果 PoE 可用，它是否足夠運行我的設備？MicroScanner 可以確認這些問題，為技術人員提供強大的洞察能力，使其能夠驗證當今常見的語音、數據和視頻服務。這意味著更快、更全面的故障排除。
| 對比圖 | ||
| MicroScanner2 | MicroScanner PoE | |
| 雙絞線 (RJ-11、RJ-45) | ||
| 布線圖 | ? | ? |
| 長度/故障點距離 | ? | ? |
| 共軸 | ||
| 長度/故障點距離 | ? | |
| 服務識別 | ||
| 報告最大功率等級 | ? | |
| 10/100/1000BASE-T | ? | ? |
| 2.5GBASE-T、5GBASE-T、10GBASE-T | ? | |
| 以太網供電 | 802.3af | 802.3af、802.3at、802.3bt |
| 模擬和數字音頻發生器 | ? | ? |
| 可選的遠端識別器 | ? | ? |
特性
型號和配件
規格
MicroScanner2 和 MicroScanner PoE 規格
除特別說明外，規格適用于 23oC (73oF)。
環境規格
工作溫度
32 °F 到 113 °F (0 °C 到 45 °C)
貯存溫度
-4 °F 至 +140 °F（-20 °C 至 +60 °C）
工作相對濕度（% RH 無冷凝）
90 %（50 °F 至 95 °F 10 °C 至 35 °C）
75 %（95 °F 至 113 °F 35 °C 至 45 °C）
沖擊和振動
隨機，2 g，5 Hz — 500 Hz （2 類）
1 米跌落試驗（無論是否帶有接線圖適配器）
安全
IEC 61010-1 第 3 版
海拔
4,000 米；貯存時：12,000 米
EMC
IEC 61326-1
一般規格
測試連接器
屏蔽 8 針模塊插座支持 8 針模塊 (RJ45) 和 4 針模塊 (RJ11) 插頭。MicroScanner2: 同軸線纜的 F 型連接器。
電源
電池類型：2 AA (NEDA 15A, IEC LR6) alkaline batteries
電池壽命：正常使用情況下 20 個小時
其它兼容電池類型：2 節 AA 相機鋰電池、NIMH、NICAD
尺寸和重量（含電池和接線圖適配器）
3 in x 6.4in x 1.4 in (7.6 cm x 16.3 cm x 3.6 cm) MicroScanner2：10.6 oz (300 g) MicroScanner PoE：10.6 盎司 (300 g)
顯示屏
帶背光的單色 LCD
測試模式
電纜測試
測量長度、驗證接線圖、識別遠程 ID 定位器，以及檢測以太網端口。線纜電阻超過 12.5 Ω 時，MicroScanner PoE 還會顯示 HIGH Ω。在一個屏幕上顯示結果。
音頻
產生Intellitone? 和普通模擬音頻信號
PoE
MicroScanner2: 請求并檢測兼容 802.3af 的 PoE（以太網供電）設備 MicroScanner PoE：請求并檢測 802.3af、at、bt 和 UPOE（Cisco 的通用以太網供電）兼容 PoE設備
性能規格
被測電纜類型
雙絞線：UTP, FTP, SSTP
同軸 (MicroScanner2)：75 Ω、50 Ω、93 Ω
長度測試
量程：460 m (1500 ft)
分辨率：0.3 m (1 ft)
典型精度：± 4% 或 0.6 m (2 ft)，取大值。NVP 不確定度是附加誤差。
校準：用戶可設置雙絞線和同軸電纜的 NVP (MicroScanner2)?？蓽y(cè)定已知長度電纜的實際 NVP。
接線圖測試
檢測單線故障、短路、錯誤接線、拆分線對以及最多七個遠端適配器 ID。接線圖按比例長度繪制，以直觀地顯示故障的大概位置。
以太網端口檢測
MicroScanner2: 用10 Mbps、100 Mbps 和 1 Gbps 速度檢測 802.3 以太網端口的設計速度。 MicroScanner PoE: 用 10 Mbps、100 Mbps、1 Gbps、2.5 Gbps、5 Gbps 和 10 Gbps 速度檢測 802.3 以太網的設計速度。
音頻發生器
支持發生音頻以及使用福祿克網絡數字 IntelliTone? 探頭進行電纜映射。產生兼容典型模擬探頭的四種音頻。使用 IntelliTone 或模擬探頭時，Smartone? 功能可以正確識別電纜束中的電纜。
